无线对讲机室内覆盖系统也称为无线对讲系统是由同轴电缆，耦合分配器，二功率分配器和室内全向吸顶天线组成，由于本项目钢筋水泥建筑对电磁波造成的严重衰减和屏蔽作用，本无线对讲系统根据其建筑结构，在建筑群的地下层和地面楼层内安装若干副收发分布天线，每副天线都分配有相应的覆盖区域。

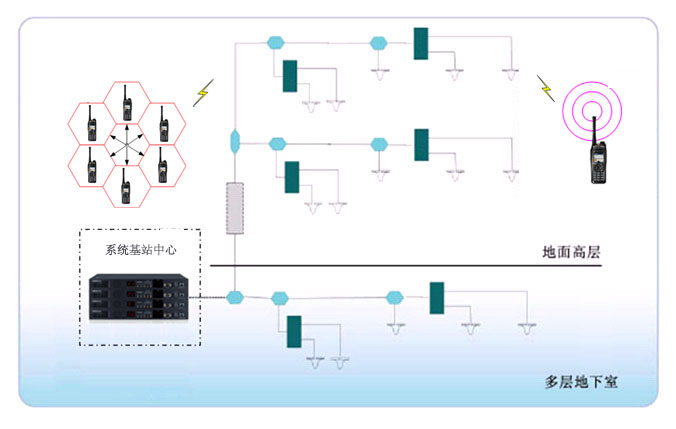

无线对讲系统结构示意图

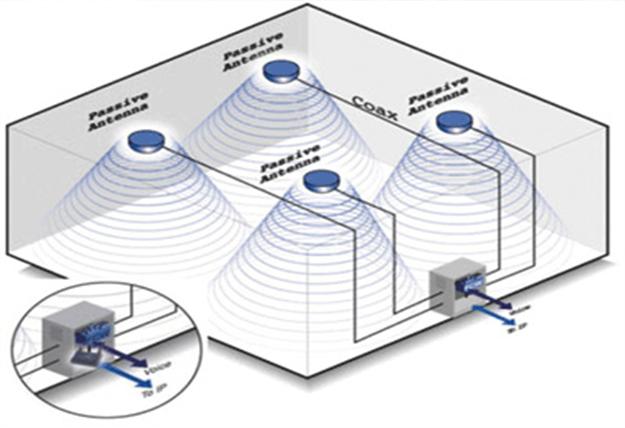

无线对讲机系统天线布局

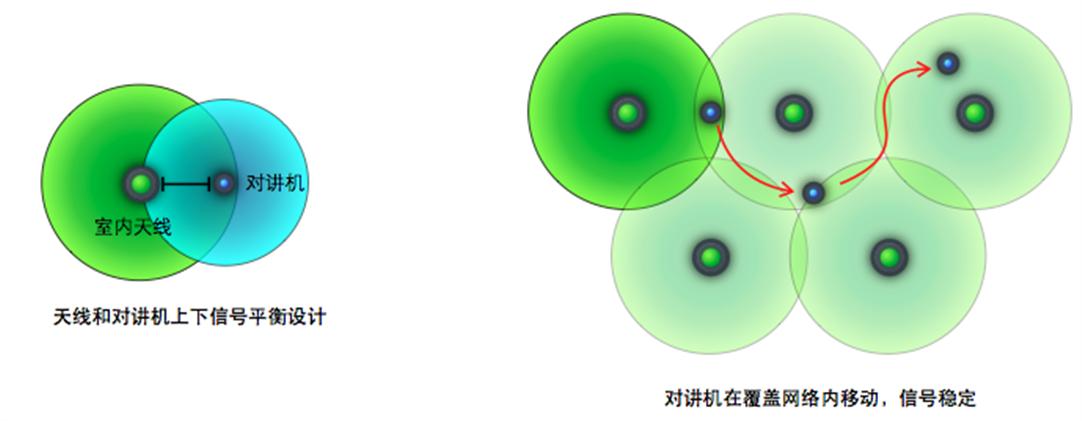

        室内全向吸顶天线分布系统是系统重要的传输部分，就好比人体的神经系统一样，传递着每一个来自建筑内部的无线信号，通过合理的预设计，现场勘测，深化设计后，可以使作为网络末梢的室内天线做覆盖的范围环环相扣，由多个小区组成一个大的通信网。
    无线对讲机室内覆盖系统室内全向吸顶天线架设虽简单但重要，是设计的关键点。我们遵循“小功率，多天线”的原则，保证信号均匀覆盖整个目标建筑物。采用小功率的优点是信号易于控制，辐射小，对外干扰小；缺点是会提高整个室内覆盖系统的总造价，因此需要在布放原则和经济性之间寻找最佳平衡点。由于室内传播环境的复杂性，所以进行天线布放前进行模拟测试。天线的布放与建筑物结构紧密相关，需要根据模拟测试效果选择天线布放位置，同时考虑不同楼层结构的差异性。

无线对讲系统信号强度推算

根据无线电管理局的设计要求，天线末端的最大信号强度不能高于15dBm，根据自由空间损耗公式 1：
L = 32.4 + 20log (F) + 20Log(D)

普通大楼建材和结构产的平均信号损耗如下所示：

材料类型	混凝土墙	砖墙	玻璃	混凝土楼板	天花板管道
损耗(dB）	12～15	5～12	5～10	10～13	1～8
材料类型	木板(15)	石膏板(7)	砖(60)	砖(含水)	瓦(15)
损耗(dB)	3.2	0.1	1.3	5.5	7.5
材料类型	金属楼梯	木门	隔墙	隔热玻璃纤维
损耗(dB)	5	2～15	2～15	34.1

        综合考虑这些因素，设平均信号损耗取为13dB，人体的影响可考虑损失3dB，传播路径损耗考虑瑞利衰落留有余量为20dB，设计余量为5dB，由计算可得到天线输出为10dBm时不同距离的路径损耗值及相应的接受电平如下表所示：

d(m)	1	5	15	30	45	65	95
Ls(dB)	24.49	38.47	48.01	54.03	57.55	60.75	64.04
Pr(dBm)	-63.49	-77.47	-87.01	-93.03	-96.55	-99.75	-103.04

        由于对讲机的灵敏度为-112dBm左右，市区电磁背景噪声-110dbm，对于室内盲区的覆盖，信号电平P≥-90dBm，即可满足覆盖要求，即一般建筑体，每个天线点可以有15~20米覆盖半径。但考虑到覆盖电梯,电磁环境比较恶劣，对无线信号的干扰及衰减比较大，所以要在电梯及机房附近分别安装天线覆盖。
