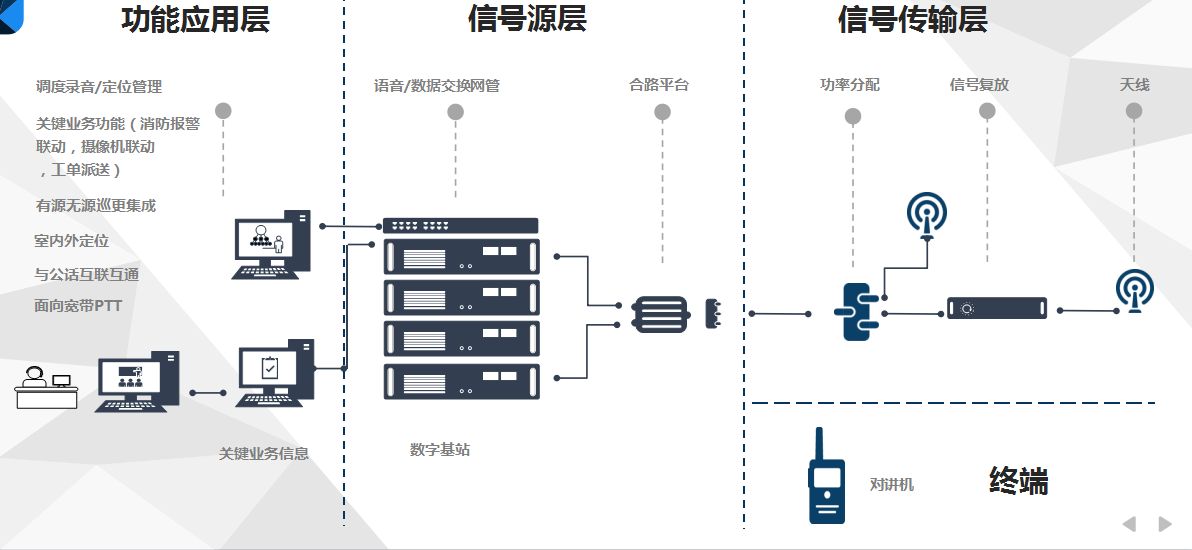

一：无线对讲系统工程系统架构
1.信号源层
2.信号传输层
3.功能应用层
4.终端用户层
二：无线对讲系统工程设备信号源层组成
1.中继台
简介：中继台，是在无线对讲系统中，用于增大通讯距离，扩展覆盖范围的设备。中继台又称中转台、转发台、差转台，是专用移动通信领域不可缺少的重要设备。中继台的作用就是中转和放大信号。用于增大通讯距离，扩展信号覆盖范围。
通常为满足系统通话容量需求（通信同时在线数），中继台会由1个或者多个组成一个基站系统。（单个数字中继台机可支持2个信道并实现同时在线）
从2011年起我国工信部停止核发模拟对讲机型号核准证并且不予办理，模拟系统及模拟对讲机使用执照。
推荐型号:摩托罗拉SLR5300; SLR5000; SLR1000; MTR3000; DR3000/海能达RD980； RD980S
2.接收分路器
简介:接收分路器又称接收天线共用器，是用一副天线同时接收多个信道信号，并把信号分配给各部接收机的装置。通过改变原有信号分路方式，可以将上行比较弱的对讲机信号进行有效增强及放大，很好地解决了上行信号弱与射频信号干扰互调的问题，保证了整个无线对讲系统的稳定性。该接收分路器为19英寸标准基架设计，可从一分2到一分64积木式的灵活使用。即可降低架设成本又可以提高系统整体的通讯性能。
具备上行增益补偿，提高接收机最低灵敏度，耦合分离临近信道频率，体积小巧，1U-2U空间，便于标准机柜安装拆卸。
推荐型号:瀚网H-JF450
3.发射合路器
简介：发射合路器是将多路中继台信号合路成一路信号输出到同一套天馈分布系统的信号合成器。主要用于多信道基站，使得多个接收机能共用同一套接收天线系统,完全摒弃原有传统的系统合路模式，用带状线替代部分连接电缆，采用方腔结构，腔体之间不用软电缆连接，采用点频式腔体，通过调节腔体大小来改变频率，使频率匹配更加精确，信号衰减更小；承受功率加大，可以承载150W以上功率；箱体外加载双同轴隔离器，增强信号隔离度，有效解决信号间干扰问题；机体外壳采用屏蔽材料，有效防止其他闲杂信号干扰。大大提高了整个系统的稳定性和电性能指标。而且该发射合路器采用积木式结构，体积小，可根据用户的需求组合，方便安装。在目前的无线对讲系统、集群通信系统中应用极为出色。
推荐型号：瀚网H-FH450-3DB
4.双功器
简介：双功器，又称天线共用器，是一个比较特殊的双向三端滤波器。双功器既要将微弱的接受信号藕合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响。在原来微波双向三端滤波设备的基础上加以改进，有效的避免了射频信号在发射与接收时相互干扰的问题，提高了设备的隔离度。使射频信号在不同频率的发送与接收中，对上行与下行信号进行了精确筛选，确保达到频率选择的精确性。双功器是专门为数字无线对讲系统而设计的一款新产品，目前在高端模拟调度系统应用中功能更加出色。
推荐型号：瀚网H-SGQ450
三:无线对讲系统工程设备信号传输层组成
1.室内全向吸顶天线
简介：室内用于系统信号覆盖指定范围所使用的常用规格天线, 产品优势在于性能稳定,抗老化能力强，可定制支持不同系统或多系统合路使用。
可定制频段：350MHz 400MHz 800MHz
特点：高性能、亚克力面板、IP54防护等级、美观
推荐型号：瀚网H-ANT-N-350/520;
2.室外全向玻璃钢天线
简介： 室外全向天线可在150/350/450/800/2400MHz宽频带内与50Ω射频同轴电缆线匹配。天线采用高强度玻璃钢封装，有良好的抗风、防潮、防盐雾性能，可靠性高。外形设计简洁、紧凑，可安装于外墙或垂直支架上。天线在微波暗室内经网络分析仪严格测试，在工作频段范围内天线输入驻波比VSWR<1.5。
可定制频段：350MHz 400MHz 800MHz
推荐型号：瀚网H-ANT-W-350/520
3.室内定向平板天线
简介：室内用天线,适合于指定辐射角度扇形范围的信号覆盖。产品优势在于性能稳定,抗老化能力强，可定制支持不同系统或多系统合路使用。
可定制频段：350MHz 400MHz 800MHz
特点：亚克力面板、IP65防护、高增益、优指向性。
推荐型号:瀚网H-ANT-D-350/520
4.室内全向吸顶天线
简介：室内全向吸顶天线可在150/350/450/800/2400MHz宽频带内与50Ω射频同轴电缆线匹配。外形设计简洁、紧凑，利用底部吸盘吸附于金属地板上固定，多用于安装入吊顶内地下开放空间。天线在微波暗室内经网络分析仪严格测试，在工作频段内天线输入驻波比＜1.5
推荐型号：瀚网H-ANT-X-350/520
5.功率分配器
简介：常用信号分路器件，用于单一信号信源分配二路或多路，供更多的天线接入。是常见的信号分路和信号功率控制的器件之一。它通常与定向耦合器配套使用，被用来设计并控制开放及半开放区间室多个天线的有效输出功率。
可定制频段：350MHz 400MHz 800MHz
特点：将单一信号源分路为所需多路，且各路信号功率强度相等。
细分规格：二功分、三功分、四功分
推荐型号：瀚网H-PD-350/520
6.定向耦合器
简介：常用信号分路器件，用于单一信号信源分配二路，供更多的天线接入。是常见的信号分路和信号功率控制的器件之一。它通常与定向耦合器配套使用，被用来设计并控制开放及半开放区间室多个天线的有效输出功率。
可定制频段：350MHz 400MHz 800MHz
特点：单一信号源分路为所需不同信号强度的二路信号，且各路信号功率强度不等分（一般按照需求功率强度，选择细分规格进行功率的分配）。
细分规格：6dB、10dB、15dB、20dB、30dB
推荐型号：瀚网H-DC-350/520
7.干线放大器
简介：干线放大器，简称干放，是在功率变低而不能满足覆盖要求时的信号放大设备。当信号源设备功率难以达到覆盖要求时，该设备可以放大信号源的功率，以覆盖更多的区域。主要用于无源室内分布系统中补偿由于信号传输和分配而引起的功率衰耗。有效避免室内覆盖系统中由于多级放大，噪声电平累积而引起的通话质量差的问题。HANET可提供 150MHz/450MHz/2.4GHz系列干线放大器，设备具有杂波电平低、时延小、噪声系数小等优点，有效避免了室内覆盖系统中由于多级放大，噪声电平累积而引起的通话质量差的问题
推荐型号:瀚网H-BDA-350/520
8.光纤直放站
简介：光纤直放站系统由近端机和远端机组成。以下行通路为例，系统工作时，近端机接收来自基站的下行耦合信号，经过近端光端机把射频信号调制成光信号经光缆发送至远端机，远端机的光端机将光信号解调成射频信号，经功率放大器放大后，由重发天线发射，从而达到覆盖信号盲区的效果。同理，远端机重发天线接收来自用户的上行信号，经远端机放大并调制成光信号，通过光缆传输至近端机，近端机将上行光信号变换为射频信号，经上行推动放大后发送给基站
推荐型号:瀚网H-RU450
9.射频同轴电缆
简介：无线对讲系统信号在长距离传输用时使用的电缆规格，信号传输损耗低，使得信号能够更有效的被利用。常被利用于大建筑面积不开放空间以及主干线路的信号传输。
特点：低损耗。
推荐型号：HCAAYZ-50-12
四：无线对讲系统工程设备信号功能应用层组成
1.调度管理系统
a.调度
主要实现对数字无线对讲系统中各类设备的远程设置与控制，进而实现以下功能：
●组内通话及短消息收/发；
●调度台的单呼、组呼及全呼；
●调度台对各组成员之间通话的监听及录音；
●调度台对所有成员通话的监听与录音；
●调度台对各类设备的远程遥控及遥毙；
b.调度
负责对各类信息的分类、存储及归类。
●信息划分；
●信息接收对象划分；
●预制信息的划分、归类、存储；
●人员的管理；
●对讲设备的管理；
●通话语音的录制、存储、回放；
●系统运行环境参数的设置、保存；
●系统文件的存储管理；

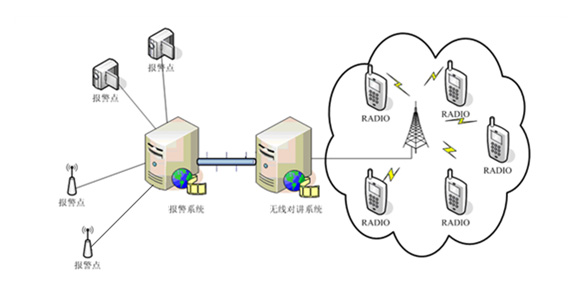

2.与报警系统互联
负责从报警服务器接收信息，然后根据系统设置将信息以短信方式发给指定人员的手持设备。同时，分类、保存所收到的信息，以供查询、输出、打印。
●接收报警信息；
●转发报警信息；
●存储报警信息；

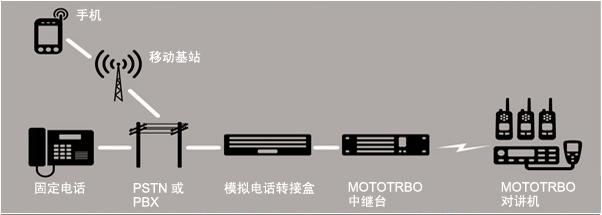

3.电话与对讲机互联
电话互联系统能够通过模拟或SIP方式连接PBX或电话局。在部署时，可以支持多条工作流配置而在PBX中的设置会延伸到无线网络。例如，分机用户在非工作时间通过PBX拨打另一号码寻求援助，该呼叫可以被转移到保安人员的无线。
4.与广播系统的互联
采用硬件连接方式，实现与广播系统的互联。即任何一部有权限的数字对讲机可遥控建立与有线广播的连接，并将对讲机的话语输入到有线广播系统进行广播（包括分区广播），讲话完毕后以遥控方式断开连接，广播系统和数字无线对讲系统仍将各自独立工作。
5.数字巡更应用
负责对巡更人员和巡更任务的管理和设置。
●采用先进的RFID射频识别技术，巡查地址信息的非接触式读取。
● 可以灵活设置巡查路线，防止入侵者特意了解固定巡查路线后有可乘之机。
●灵活的操作方式，提供高效互动模式下的管理、调度功能。
●利用高质量的无线通讯技术，实现区域内的实时语音通讯和信息数据的即时传输。
●以最新的语音压缩技术和存储功能为基础，实现语音信息的记录与存储。
●以PTTID技术为基础，实现移动的紧急报警。
●灵活的数据接口，完成与其他相关安防系统的联动。
6.室内外定位
室内定位跟踪是无线对讲系统终端设备及基站为主导通过终端在不同场景可以确定终端或携带者在建筑物内的位置，在建筑内根据合理计算布置一定数量的瀚网定制蓝牙信标，信标自动不断发送蓝牙信号，让带有蓝牙的终端自动识别，通过载有位置信息的射频信号发送到与基站不断进行数据交互的后台服务器主机，在监视器可以不间断的看到所有位置的变化信息，该技术不仅限于室内使用，当然室外也可以根据不同场景选用带有GPS功能的终端，无缝切换，进行实时定位跟踪。
7.面向宽带PTT
宽带PTT对讲是利用VoIP技术实现的基于无线数据网络(CDMA-1x或EVDO网络)的对讲语音业务系统，有别于传统的对讲机，对距离没有限制，只要有无线网络的地方就可以使用业务，是对传统集群通信产品的延伸和补充。PTT业务一种半双工的、即时的、多方的语音通讯业务，允许一对一、一对多通话。类似于对讲机，只能当一方说完，另一方才能说话，也就是在每个组中，同时只能有一个人在讲话，其他人接听。
五:无线对讲系统工程设备信号终端用户层
1.车载台
简介:安装在车上，并由车上电源供电和使用车上天线，既可以安装在汽车上,又可以安装在室内；主要用于交通运输、生产调度、保安指挥等业务。其体积较大，
功率及通话距离：功率不小于10W，一般为25W。最大功率为VHF 为56W、UHF 为50W。还有个别车载台在某一频段的功率达到75W。车载台其电源为13.8V，因为车载对讲机发射功率较大, 所以通话距离比常规手持对讲机要远的很多。通信距离可达到20公里以上，在无线通信网络中，通过中转台通信距离明显增大，可达数十公里。
推荐型号:摩托罗拉XIR M8228; XIR M3188; XIR M8628; XIR M3688;XIR M6660;XIR M8220 海能达PD780
2.对讲机
简介：无线对讲终端是直接面向用户的工具，是将用户与系统建立连接的媒介，它将系统覆盖范围内不同用户的语音与数据信息通过系统进行交互，实现在不同区域间的通信。
推荐型号:摩托罗拉C1200; P6600i;P3688 ；C2660;P8200 海能达TD500; PD680;TD520;PD560
