管廊无线对讲系统应用测试方案

上海瀚网智能科技有限公司专注于无线对讲系统解决方案，为用户提供无线对系统方案设计、施工安装、系统调试一站式服务。无线对讲系统咨询热线：4006648199。

测试目的

1) 通过测试检验管廊数字无线对讲系统专网通信覆盖方案的可行性。

2) 在管廊这种特殊封闭空间内与环境下，检验不同信号传输层架构下的信号覆盖范围及传输能力。

3) 通过测试验证出最经济高效的覆盖架构方式。

1. 测试项目

2. 测试设备及功能描述

一、 测试前准备

架构一套完整的针对管廊环境的无线对讲系统便于整体测试；

准备好一些需要进行测试的基础仪器及测试设备；

有源设备的供电正常，且干燥通风，无其它电磁干扰。

二、 测试方法

1、用综测仪测试出额定功率下光端机准确输出功率；

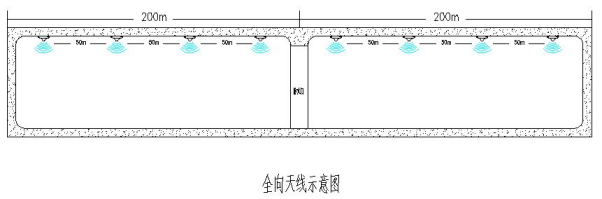

2、在一条管廊内较中间的区域以测试信号强度的点位为定点位置，测算出从设计天线的位置到此位置接收和发射的信号值，已确定天线覆盖面积；

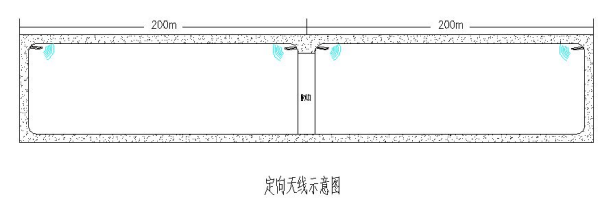

3、面对管廊的覆盖复杂区域，采取模型调试方法，以确定天线在该区

      域内最大覆盖范围。

三、 测试步骤

1. 信号源层

1) 开启系统，将信道机的发射端接入到双工器通过综合测试仪，调试信道机的发射功率是否达到设计覆盖要求；

2) 将信道机和双工器连接，双工器输出的功率介入到信号剥离器，将剥离出来的小信号通过光纤近端机传入到远端机，这时候检测远端机的功率是否达到设计覆盖要求；

3) 将所有线路连接好，用场强仪调试各区域的的空间场强，同时利用对讲机测试出话音质量。

2. 信号传输层

4) 发射功率，对讲机天线端口通过专用测试头接入综合测试仪，调试对讲机的发射功率是否达到设计覆盖要求；

5) 接收信号，保持连接由综合测试仪发出一个测试信号，逐渐减弱信号强度，

        调试对讲机可接收到信号的最低范围。

四、 测试遵循标注

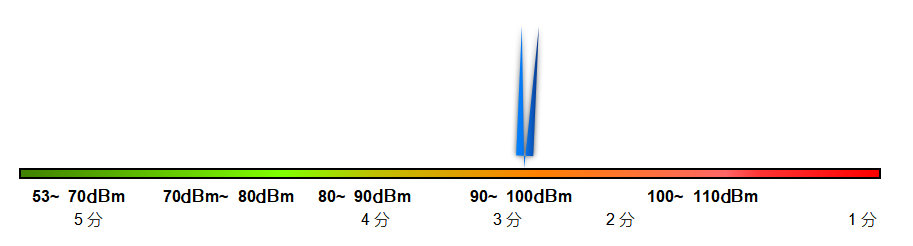

场强值标准：

设备发射功率在3瓦档时，通信的质量都达到话音3分以上标准，并无断续，建筑内95%以上的区域信号场强高于-85dBm，建筑外区域红线内100%区域信号场强高于-95dBm，符合当地无线电管理局对企业对讲机对外界电磁泄漏的规定，同时也很好的保证企业的调度保密性。
